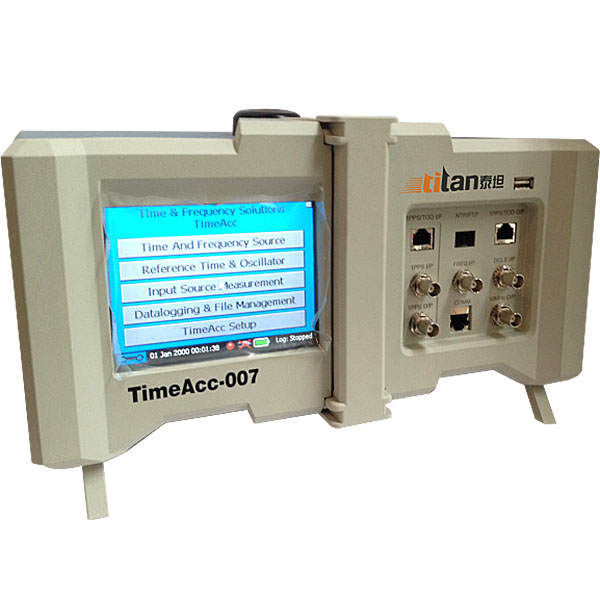

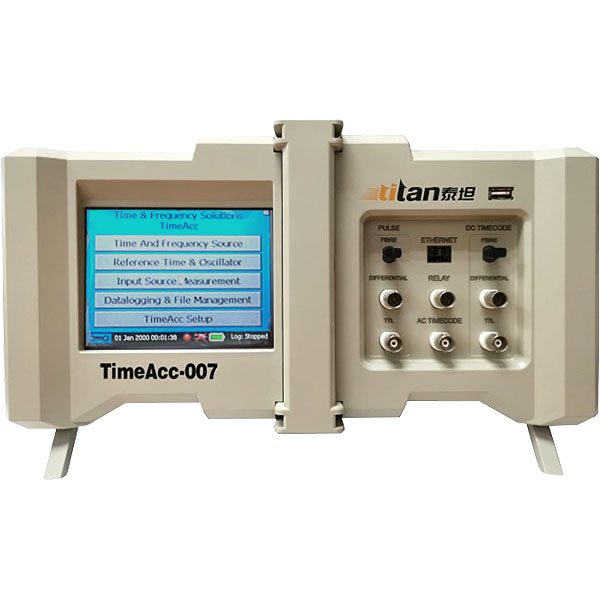

TimeAcc-007是上海泰坦通信工程有限公司研制的一款時間綜合測量儀,主要用途有時間準確度測量、頻率信號測量(TIE/MTIE/TDEV等)、電信網絡傳輸時延性能分析、網絡內時鐘準確度監控、用于檢定、標校其它的時鐘設備、用于檢定其它的時間儀表、用于測量網絡時延、用于測量PDV。測量儀可選配內置銣鐘或晶體鐘,通過外置或內置天線鎖定北斗或GPS后,可提供分辨率為0.2ns、優于25ns的時間準確度測量。TimeAcc-007還可輸出各類時頻信號作為基準參考給用戶使用如1PPS(TTL)/DCLS(差分)1PPM(TTL)/DCLS(TTL)、IRIG-B(AC)/10MHz/1PPS+TOD等。
儀表的嚴謹往往體現在設計師對各類接口的選擇。TimeAcc-007獨有的抗干擾接頭,確保測量結果的真實可靠。對于網絡接口,SFP可以適應不同現場對光/電、百兆/千兆的需要。
當前,部分國家級的計量機構、科研機構都使用TimeAcc-007作為標準儀表去測量其它時鐘設備和時間頻率儀器。主要用戶有中國計量院、中國國家授時中心、中國泰爾實驗室、國家工信部計量中心、國家廣電總局廣播科學研究院、中國移動研究院、中國聯通研究院、中國電科院等。
產品特點:
● 測量結果可信!每臺儀表出廠時都采用共視溯源標校過
● 測量準確度高(5ns測量準確度,0.2ns分辨率)
● 多種內置振蕩器可選。不管選用銣鐘還是晶體鐘,都不影響測量指標
● 可測量各種類型時間/頻率信號
● 具有“快照”功能,完美保存重要數據
● 支持實時記錄測量數據
● 內置可長達一個月數據的存儲器
● 可使用外置天線,也可通過內置天線接收衛星信號,應用靈活,真正的便攜式高準確度時間綜合測量儀,免去懷抱電纜和安裝電纜的不便
● 多種參考源可選:北斗、GPS、1PPS+10MHz
● 測量信號模塊可選,滿足不同用戶使用
● 能直接測量網絡的不對稱
● 內置電池,后備時間長達3-6小時
● 具備電纜時延自校和補償功能,極大地提高測量準確度
● 采用SFP接口測量網絡信號,特別方便應對現場不同類型的接口需要
● 支持軟件升級
時間信號測量準確度 | |
1PPS/PPM/PPH | ±5ns,分辨率0.2ns |
1PPS+TOD | ±5ns,分辨率0.2ns |
IRIG-B(DC) | ±5ns,分辨率0.2ns |
RS232 | ±1us,分辨率100ns |
RS422/485 | ±1us,分辨率100ns |
NTP/SNTP | ±25ns,分辨率0.2ns |
PTP | ±5ns,分辨率0.2ns |
頻率信號測量 | |
準 確 度 | 1E-12,分辨率200ps |
Averaging Time | Mod σy(T) |
1s | 5E-10 |
10s | 5E-11 |
100s | 5E-12 |
1000s | 1.5E-12 |
10000s | 8E-13 |
測量接口 | |
1PPS/PPM/PPH | BNC同軸接口、阻抗50歐姆 |
1PPS+TOD | RJ45、DB9+BNC同軸接口 |
IRIG-B(DC) | BNC同軸接口、阻抗50歐姆 |
RS232 | DB9 |
RS422/485 | DB9 |
NTP/SNTP | RJ45以太網口、SFP接口 |
PTP | RJ45以太網口、SFP接口 |
環境指標 | |
工作溫度 | 0°C ~ +45°C |
存儲溫度 | -5°C ~ +50°C |
濕 度 | 95%無冷凝 |
電源指標 | |
電 壓 | 交流/直流 96~235V |
功 率 | ≤50W |
機械特性 | |
尺 寸 | 350mm×260mm×150mm(長×寬×高) |
重 量 | 5Kg |
狀態燈顯示 | 電源,GNSS信號鎖定,差分信號鎖定,DGNSS定位 |
天線接頭 | BNC母頭,直型 |
● 可選的內部時鐘:超高性能銣鐘、SA.35m、SA.33m、SA.31m、HQ-OCXO、OCXO
● 可選的測量功能模塊:NTP、PTP、E1、周波、移動1PPS+ToD、SyncE、GOOSE
● 可選的輸出模塊:移動1PPS+ToD、eNTP、PTP、E1
● 可選的測量接口模塊:SFP、光脈沖
